机械图纸常见符号大全
2025-05-09 22:48 来源：网络 点击：
机械图纸常见符号大全
我们做加工时往往看见零件图纸会有一大堆的符号，它们都各自有自己的用义，基准、公差配合、装配要求、特殊要求，如果你不懂的话就开始加工做出来的零件会达不到标或者可能爆废。

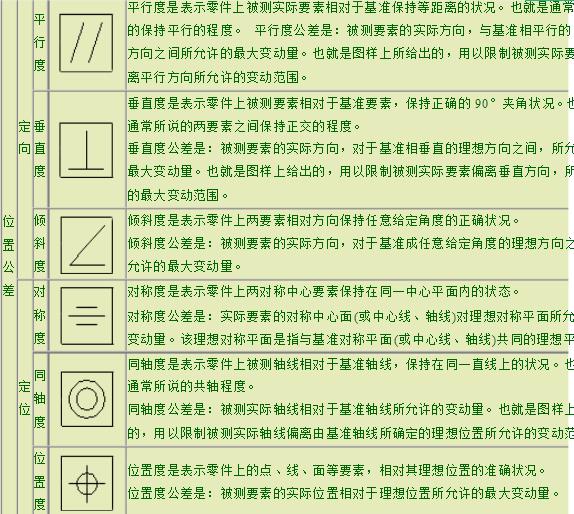

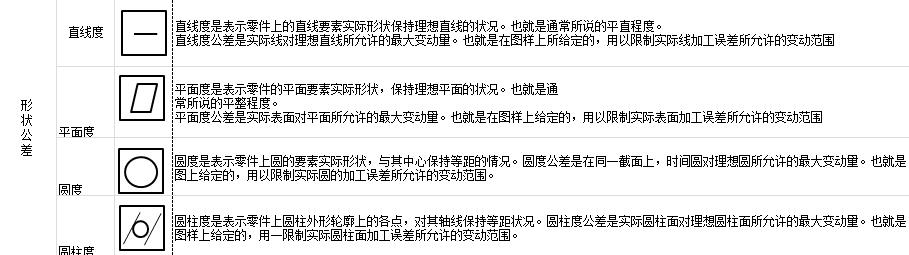

下面为大家介绍下

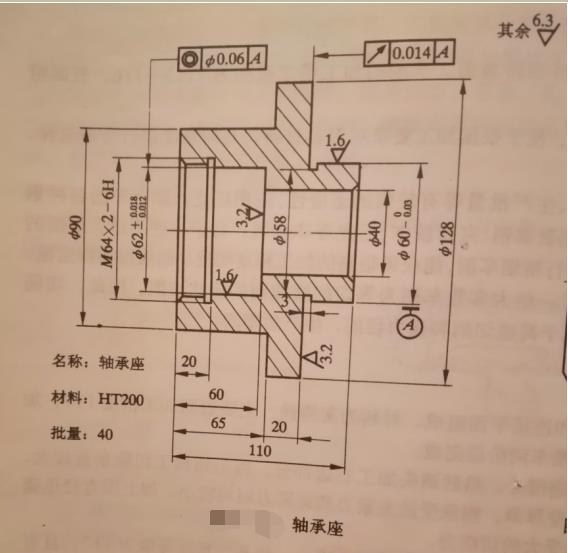

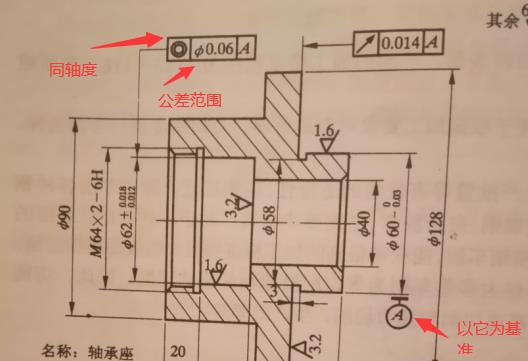

那第一个尺寸标注的是同轴度他的公差是φ0.06 是以A这个为基准。
这样子的话我们就很好理解了。
