​备自投,一种见得不多、用时不懂的备用电源

2025-12-03 02:44 来源:网络 点击:

备自投,一种见得不多、用时不懂的备用电源

备自投,也就是备用电源自动投入装置,当工作电源发生故障断开后,快速地将备用电源投入使用,以保证连续供电。

这是一种用来提高电力系统的供电可靠性的装置,一般用的不多,只有在那种特别重要的一级负荷站点可能会用到。小编我在乌镇互联网大会配电房见过几次。

下面我就来说说我理解的备自投,欢迎见多识广的朋友们批评指正。

1、备自投是怎样的一个逻辑

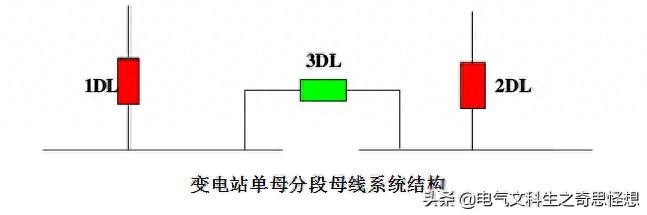

(备自投逻辑示意图)

备自投有好几种,上图是最简单的一种。

1DL、2DL是两段母线,正常情况下分开独立运行;3DL就是备用电源了,通过母联和1DL、2DL连在一起,但正常情况下是不连通的,母联的断路器是断开的。不然,三个电源连通的话,那是要出大事的。

当2DL发生故障断开了,此时如果条件允许,备自投就会启动。然后2DL和3DL的母联柜断路器就会合上,从而3DL就会接过2DL的棒,给2DL侧的负荷供电。这个过程是非常迅速的,基本半分钟内肯定自动搞定了。完成后供电结构就变成了下面这样了。

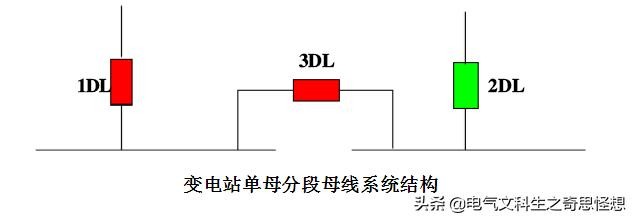

(2DL断开3DL投入)

注意:这幅图有个地方画的不好,就是1DL、2DL和3DL之间的连接点应该是个手车断路器,此时1DL和3DL之间的手车断路器仍旧是断开的,2DL和3DL的手车断路器是合上的。

如果是1DL发生故障,道理是一样的。

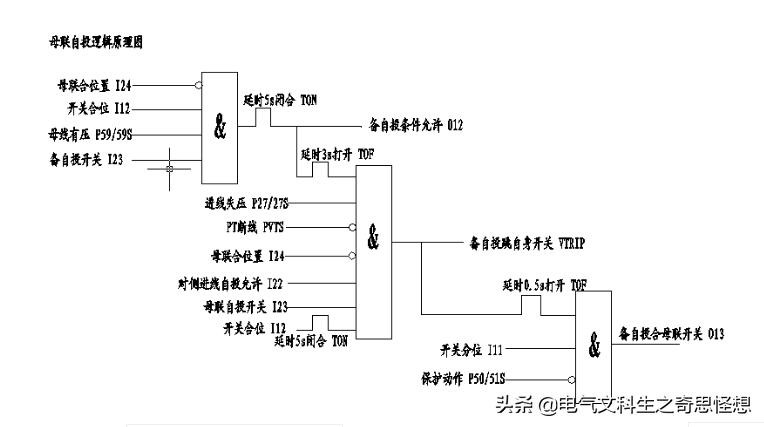

下面这个是备自投的逻辑图,看起来就稍微有点繁琐了,其实跟我上面讲的是一样的。

(备自投逻辑图)

2、备自投投入前的检查

备自投不是随便就能够投入的,这点看上面的备自投逻辑图也很明显了。那备自投的投入有什么条件呢?

第一点,必须检查母线有压。正常情况下,1DL、2DL、3DL母线都是带电的。3DL作为备用电源,随时准备着上场的命令。所以,如果3DL是不带电的,那备自投是不会投的,备自投的存在也就毫无意义了。

第二点,故障电源是否已经失电并断开。当故障电源失电的时候,备自投就开始工作了。它确定故障电源已经失电了,然后发出指定断开故障电源的断路器,彻底把故障电源切出去。如果故障电源的断路器未断开或者无法断开,备自投都是不会投入的。这也很容易理解。

第三点,手动断开主供电源,备自投也是不投入的。

——END——

还是那句话,欢迎见多识广的朋友们批评指正。
